O Que é um Transistor?
Um transistor é um componente eletrônico essencial que atua como um interruptor ou amplificador de sinais elétricos. Composto por materiais semicondutores, ele tem três terminais: coletor, emissor e base.

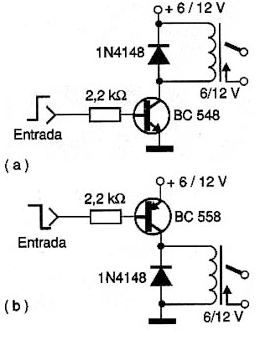

Interruptor: Em circuitos digitais, o transistor pode funcionar como um interruptor que liga ou desliga o fluxo de corrente. Quando uma pequena corrente é aplicada à base, ela permite que uma corrente maior flua do coletor para o emissor, ligando o circuito.
Amplificador: Em circuitos analógicos, o transistor pode amplificar sinais. Um pequeno sinal de entrada na base pode controlar um sinal de saída maior entre o coletor e o emissor, aumentando a intensidade do sinal.
Existem dois tipos principais de transistores:
- BJT (Transistor Bipolar de Junção): Controlado pela corrente que flui para a base.
- FET (Transistor de Efeito de Campo): Controlado pela tensão aplicada ao gate.
- Eles são muito utilizados em amplificadores de áudio por exemplo e uma infinidade de outros circuitos.
Para calcular o resistor adequado para o led você vai precisar:
- Da tensão da fonte de alimentação, ou seja, quantos volts você vai usar para alimentar seu led,
- Da tensão suportada pelo seu led em volts,
- E da corrente suportada pelo seu led em amperes,
Ao iniciar algum cálculo é preciso saber todos os parâmetros do led que serão necessários, porque assim você vai saber a tensão e corrente limitada.

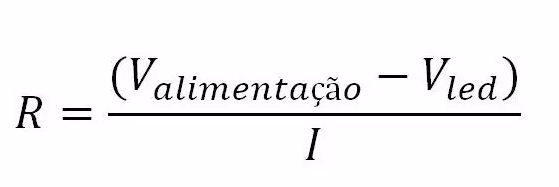

A fórmula para calcular um resistor adequado para led é:
- R é a resistência em ohms do resistor adequado para o LED, isso é o que você tem que descobrir.
- V é a fonte de tensão que você vai usar no LED.
- V led é a tensão em volts do LED.
- I é a corrente do LED em amperes.

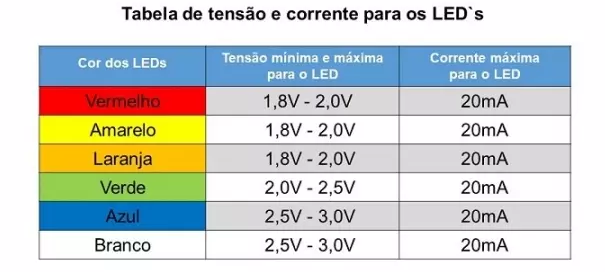

A tabela informa a tensão dos leds de acordo com suas cores.
Calculando o resistor adequado para leds ligados em série.
Agora são 3 led vermelhos ligados em série, cada um com tensão de 2v, corrente de 20 mA e a alimentação será com uma bateria de 9v. A figura abaixo está sem resistor, mas nos mostra uma ligação em série para quem não sabe como é. Vamos achar nosso resistor?

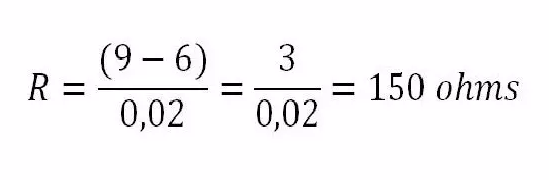

Convertendo os 20mA (mili amperes) dos led para amperes dariam 0,02 A (amperes). Somando-se as tensões dos led teríamos o total de 6v.
Calculando o resistor adequado para leds ligados em paralelo.

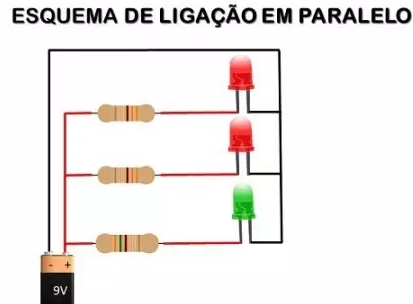

Para ligação de led em paralelo é recomendado que você use um resistor para cada led. "Não se recomenda usar um resistor para todos os leds" pois os eles podem ser danificados . No caso temos um led vermelho, um verde e um azul. Então o correto é calcular individualmente um resistor para cada um dos led. A imagem acima mostra como é uma ligação em paralelo de leds,vamos ver como achar o resistor para cada um deles?

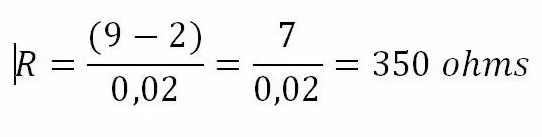

Para o led vermelho:
Convertendo os 20mA (mili amperes) do led para amperes, obtemos 0,02 A (amperes).
Como vai ser muito difícil encontrar um resistor de 350 ohms você pode usar um de 390 ohms, que é o valor mais próximo do calculado.

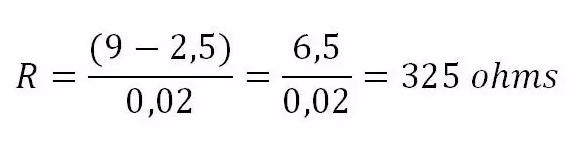

Para led verde:
Convertendo os 20mA (mili amperes) do led para amperes dariam 0,02 A (amperes).
Como vai ser muito difícil encontrar um resistor de 325 ohms você pode usar um de 330 ohms

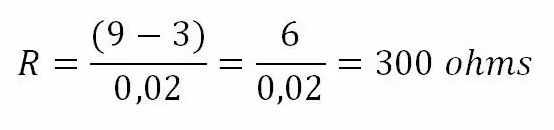

Para led azul:
Convertendo os 20mA (mili amperes) do led para amperes dariam 0,02 A (amperes).
Como vai ser muito difícil encontrar um resistor de 300 ohms você pode usar um resistor de valor mais próximo, que é o resistor de 330 ohms.

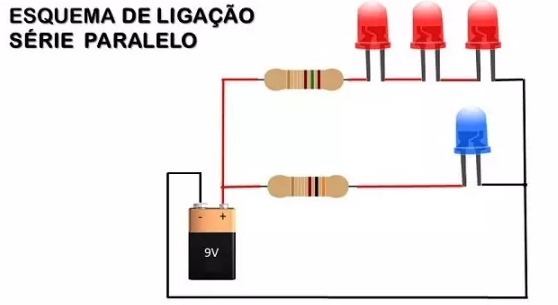

Existem vantagens e desvantagens em cada associação com relação à divisão da corrente. A teoria é simples, mas estes divisores resistivos fazem parte de muitos equipamentos elétricos e eletrônicos que utilizamos no dia a dia.
Pronto pessoal, termina aqui nossa aventura em busca de conhecimento. Vamos postar mais novidades, se tiver dúvidas entre em contato pelo nosso Whatsapp.
